Hai! Sebagai pemasok filter EMC, saya telah melihat secara langsung betapa pentingnya grounding yang tepat untuk perangkat ini. Dalam postingan blog ini, saya akan berbagi beberapa tips tentang cara memastikan filter EMC Anda terhubung ke ground dengan benar.
Pertama, mari kita bahas mengapa grounding sangat penting untuk filter EMC. EMC, atau kompatibilitas elektromagnetik, filter dirancang untuk mengurangi interferensi elektromagnetik (EMI) dalam sistem kelistrikan. Mereka bekerja dengan memblokir frekuensi yang tidak diinginkan dan hanya mengizinkan frekuensi yang diinginkan untuk melewatinya. Namun agar filter ini dapat bekerja secara efektif, filter tersebut harus diarde dengan benar. Tanah yang baik menyediakan jalur impedansi rendah agar arus listrik yang tidak diinginkan mengalir dengan aman ke bumi, mencegahnya menyebabkan gangguan pada bagian lain dari sistem.
Memahami Dasar-Dasar Grounding
Sebelum kita mendalami langkah-langkah pengardean yang benar, penting untuk memahami berbagai jenis pengardean. Ada dua jenis utama: grounding peralatan dan grounding sistem.
Grounding peralatan digunakan untuk melindungi orang dan peralatan dari gangguan listrik. Ini menghubungkan bagian peralatan yang tidak membawa arus, seperti penutup logam dari filter EMC, ke bumi. Dengan cara ini, jika terjadi arus pendek atau gangguan pada peralatan, arus akan mengalir melalui konduktor grounding dan bukan melalui orang yang mungkin menyentuh peralatan tersebut.
Grounding sistem, di sisi lain, digunakan untuk menstabilkan tegangan dalam sistem kelistrikan. Ini menghubungkan titik netral dari sumber listrik ke bumi. Dalam sistem tiga fasa, misalnya, kabel netral sering kali dihubungkan ke transformator.
Langkah 1: Pilih Konduktor Grounding yang Tepat
Langkah pertama dalam memastikan grounding yang tepat untuk filter EMC Anda adalah memilih konduktor grounding yang tepat. Konduktor harus memiliki resistansi rendah agar arus yang tidak diinginkan dapat mengalir dengan mudah ke bumi. Tembaga adalah pilihan populer untuk konduktor pentanahan karena memiliki konduktivitas listrik yang baik.
Ukuran konduktor juga penting. Ini harus cukup besar untuk menangani arus gangguan maksimum yang dapat mengalir melaluinya. Anda dapat mengacu pada kode dan standar kelistrikan untuk menentukan ukuran konduktor pembumian yang sesuai berdasarkan nilai filter EMC Anda dan sistem kelistrikan yang terhubung dengannya.
Langkah 2: Buat Koneksi Grounding yang Baik
Setelah Anda memilih konduktor grounding yang tepat, langkah selanjutnya adalah membuat koneksi grounding yang baik. Ini berarti memastikan sambungan antara filter EMC dan konduktor ground aman dan memiliki resistansi rendah.
Salah satu cara untuk melakukannya adalah dengan menggunakan grounding lug. Lug grounding adalah konektor logam yang menyambungkan konduktor grounding ke filter EMC. Pastikan lug dikencangkan dengan benar sehingga terdapat kontak listrik yang baik antara filter dan konduktor. Anda juga dapat menggunakan pasta atau senyawa konduktif untuk meningkatkan sambungan.
Hal penting lainnya adalah menjaga jalur grounding sesingkat mungkin. Jalur grounding yang panjang dapat meningkatkan resistensi dan mengurangi efektivitas grounding. Cobalah untuk mengarahkan konduktor grounding langsung dari filter EMC ke titik grounding.
Langkah 3: Periksa Resistansi Pembumian
Setelah membuat sambungan grounding, penting untuk memeriksa resistansi grounding. Anda dapat menggunakan penguji resistansi pentanahan untuk mengukur resistansi antara filter EMC dan bumi.
Nilai resistansi pentanahan yang dapat diterima bergantung pada aplikasinya. Secara umum, untuk sebagian besar sistem kelistrikan, resistansi pentanahan kurang dari 5 ohm dianggap baik. Jika resistansinya terlalu tinggi, hal ini dapat mengindikasikan adanya masalah pada sambungan ground, seperti lug yang kendor atau konduktor yang terkorosi.
Jika ternyata resistensi grounding terlalu tinggi, Anda mungkin perlu mengambil beberapa tindakan korektif. Hal ini dapat mencakup penambahan lebih banyak elektroda pembumian, memperbaiki sambungan antara elektroda dan konduktor, atau mengganti konduktor yang terkorosi.
Langkah 4: Pertimbangkan Lingkungan Instalasi
Lingkungan pemasangan filter EMC juga dapat mempengaruhi grounding. Misalnya, jika filter dipasang di lingkungan basah atau korosif, konduktor dan elektroda grounding mungkin lebih rentan terhadap korosi.
Dalam kasus seperti ini, Anda mungkin perlu menggunakan bahan tahan korosi untuk komponen grounding. Misalnya, Anda dapat menggunakan elektroda grounding baja tahan karat sebagai pengganti elektroda tembaga. Anda juga dapat menerapkan lapisan pelindung pada konduktor grounding untuk mencegah korosi.
Hal lain yang perlu diperhatikan adalah keberadaan peralatan listrik lain di dekatnya. Jika terdapat perangkat listrik atau motor besar lainnya di sekitar, hal tersebut dapat menghasilkan medan elektromagnetik yang dapat mengganggu grounding filter EMC. Dalam hal ini, Anda mungkin perlu mengambil tindakan tambahan, seperti melindungi konduktor grounding atau menggunakan sistem grounding terpisah untuk filter EMC.
Berbagai Jenis Filter EMC dan Persyaratan Pengardeannya
Sekarang, mari kita bahas tentang bagaimana persyaratan grounding dapat bervariasi tergantung pada jenis filter EMC.
Filter EMI
SebuahFilter EMIdirancang untuk mengurangi interferensi elektromagnetik di sirkuit elektronik. Filter ini sering digunakan pada peralatan elektronik sensitif, seperti komputer, peralatan medis, dan sistem komunikasi.
Untuk filter EMI, sangat penting untuk memiliki ground yang bersih dan impedansi rendah. Kebisingan atau gangguan apa pun di lapangan dapat digabungkan ke dalam filter dan mengurangi efektivitasnya. Anda mungkin perlu menggunakan bidang grounding khusus atau konfigurasi grounding bintang untuk meminimalkan interferensi ground - loop.
Filter Pasif
AFilter Pasifmenggunakan komponen pasif, seperti resistor, kapasitor, dan induktor, untuk menyaring frekuensi yang tidak diinginkan. Filter ini biasanya digunakan pada catu daya dan sistem kelistrikan.
Saat mengardekan filter pasif, pastikan sambungan arde dibuat pada titik yang sesuai di sirkuit filter. Dalam beberapa kasus, filter mungkin memiliki beberapa titik ground, dan penting untuk menghubungkannya dengan benar untuk memastikan pengoperasian yang benar.

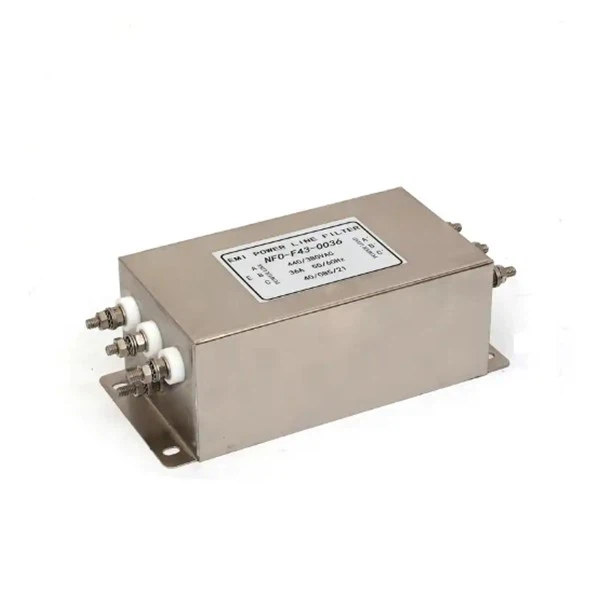

Filter Masukan Tiga Fasa
AFilter Masukan Tiga Fasadigunakan dalam sistem kelistrikan tiga fase untuk mengurangi EMI dan meningkatkan kualitas daya. Filter ini seringkali lebih besar dan lebih kompleks daripada filter satu fasa.
Untuk filter masukan tiga fase, persyaratan pembumian lebih ketat. Anda perlu memastikan bahwa ketiga fasa dibumikan dengan benar, dan sistem pembumian dapat menangani arus gangguan tinggi yang mungkin terjadi dalam sistem tiga fasa. Penting juga untuk menyeimbangkan landasan antar fase untuk mencegah arus yang tidak seimbang menyebabkan masalah.
Kesimpulan
Pengardean yang tepat sangat penting untuk pengoperasian filter EMC yang efektif. Dengan mengikuti langkah-langkah yang saya uraikan di atas, Anda dapat memastikan bahwa filter EMC Anda terhubung ke ground dengan benar dan dapat memberikan perlindungan terbaik terhadap interferensi elektromagnetik.
Jika Anda sedang mencari filter EMC berkualitas tinggi atau memerlukan saran lebih lanjut tentang grounding, jangan ragu untuk menghubungi kami. Kami di sini untuk membantu Anda memenuhi semua kebutuhan filter EMC Anda dan memastikan sistem kelistrikan Anda berjalan dengan lancar.
