Dapatkah filter masukan tiga fasa digunakan dalam sistem fasa tunggal?
Sebagai pemasok filter masukan tiga fasa, saya sering menjumpai pertanyaan dari pelanggan tentang kompatibilitas produk kami dalam sistem kelistrikan yang berbeda. Salah satu pertanyaan paling umum adalah apakah filter masukan tiga fasa dapat digunakan dalam sistem fasa tunggal. Dalam postingan blog ini, saya akan mempelajari topik ini, mengeksplorasi aspek teknis, kelebihan, keterbatasan, dan pertimbangan praktis.
Latar Belakang Teknis
Sebelum kita membahas kompatibilitasnya, mari kita pahami dulu prinsip dasar sistem tiga fasa dan satu fasa. Sistem tiga fasa terdiri dari tiga arus bolak-balik dengan perbedaan fasa antara satu sama lain sebesar 120 derajat. Konfigurasi ini umumnya digunakan dalam aplikasi industri dan komersial skala besar karena kemampuannya memberikan keluaran daya yang lebih konstan dan efisiensi yang lebih tinggi. Di sisi lain, sistem fase tunggal hanya memiliki satu arus bolak-balik dan banyak digunakan di lingkungan perumahan dan komersial skala kecil.
Filter input tiga fase dirancang untuk menekan interferensi elektromagnetik (EMI) dan interferensi frekuensi radio (RFI) dalam sistem kelistrikan tiga fase. Mereka biasanya terdiri dari induktor, kapasitor, dan resistor yang disusun dalam topologi rangkaian tertentu untuk menyaring frekuensi yang tidak diinginkan.Filter EMIteknologi memainkan peran penting dalam memastikan berfungsinya peralatan elektronik sensitif dengan mengurangi kebisingan yang dihasilkan oleh perangkat listrik.
Bisakah Filter Input Tiga Fasa Digunakan dalam Sistem Fase Tunggal?
Jawaban singkatnya adalah ya, filter masukan tiga fasa dapat digunakan dalam sistem satu fasa, tetapi dengan beberapa pertimbangan penting.
Keuntungan
- Ketersediaan dan Biaya: Dalam beberapa kasus, filter masukan tiga fase mungkin lebih mudah tersedia atau hemat biaya dibandingkanFilter fase tunggal. Jika pelanggan memiliki akses ke kelebihan filter tiga fase atau dapat memperolehnya dengan harga lebih rendah, menggunakannya dalam sistem satu fase dapat menjadi pilihan yang tepat.
- Kapasitas Penyaringan Lebih Tinggi: Filter tiga fase umumnya dirancang untuk menangani tingkat daya yang lebih tinggi dan mungkin menawarkan kinerja penyaringan yang lebih baik dibandingkan dengan filter fase tunggal. Hal ini dapat bermanfaat dalam aplikasi yang memerlukan tingkat penekanan EMI yang lebih tinggi.
Keterbatasan
- Kompleksitas dan Ukuran: Filter tiga fasa lebih kompleks dan ukurannya lebih besar dibandingkan dengan filter fasa tunggal. Hal ini dapat menjadi kelemahan dalam aplikasi yang ruangnya terbatas atau yang menginginkan solusi yang lebih ringkas.
- Komponen yang Tidak Digunakan: Saat menggunakan filter tiga fasa dalam sistem satu fasa, dua dari tiga fasa tidak akan digunakan. Artinya sebagian komponen filter tidak akan dimanfaatkan, sehingga mengakibatkan penggunaan sumber daya menjadi tidak efisien.
- Konfigurasi Salah: Jika filter tiga fasa tidak dikonfigurasi dengan benar untuk digunakan dalam sistem satu fasa, filter tersebut mungkin tidak memberikan kinerja penyaringan yang diinginkan. Misalnya, filter mungkin tidak dapat secara efektif menekan EMI di rangkaian fasa tunggal jika sambungan fasa tidak dibuat dengan benar.
Pertimbangan Praktis
Jika Anda memutuskan untuk menggunakan filter masukan tiga fasa dalam sistem satu fasa, berikut beberapa pertimbangan praktis yang perlu diingat:
- Koneksi yang Benar: Input satu fasa harus dihubungkan ke salah satu dari tiga fasa filter tiga fasa, dan kabel netral harus dihubungkan ke terminal yang sesuai. Penting untuk mengikuti instruksi pabrik dengan hati-hati untuk memastikan sambungan yang benar.
- Peringkat Filter: Pastikan peringkat tegangan dan arus filter sesuai untuk sistem fase tunggal. Menggunakan filter dengan rating lebih rendah dari yang dibutuhkan dapat menyebabkan panas berlebih dan kegagalan dini, sedangkan menggunakan filter dengan rating lebih tinggi dapat mengakibatkan biaya dan ukuran yang tidak perlu.
- Pengujian dan Verifikasi: Setelah memasang filter tiga fasa dalam sistem satu fasa, disarankan untuk menguji sistem untuk memverifikasi bahwa filter memberikan kinerja penyaringan yang diinginkan. Hal ini dapat dilakukan dengan menggunakan penerima tes EMI atau peralatan pengujian lain yang sesuai.
Solusi Alternatif

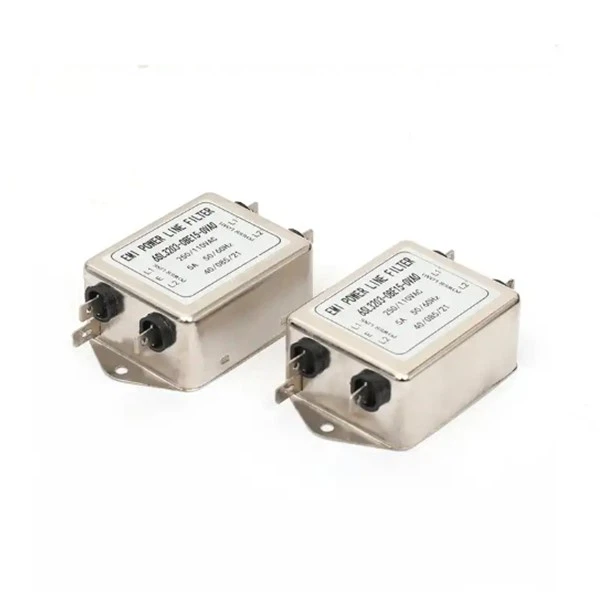

Meskipun penggunaan filter masukan tiga fasa dalam sistem fasa tunggal dimungkinkan, ada juga solusi alternatif yang tersedia.Filter fase tunggaldirancang khusus untuk digunakan dalam sistem fase tunggal dan menawarkan solusi yang lebih optimal dalam hal ukuran, biaya, dan kinerja. Selain itu,Filter LCteknologi dapat digunakan untuk merancang filter fase tunggal yang dibuat khusus yang memenuhi persyaratan spesifik aplikasi.
Kesimpulan
Kesimpulannya, filter masukan tiga fasa dapat digunakan dalam sistem satu fasa, namun penting untuk mempertimbangkan secara cermat kelebihan, keterbatasan, dan pertimbangan praktis sebelum mengambil keputusan. Meskipun terdapat beberapa keuntungan menggunakan filter tiga fase dalam sistem fase tunggal, seperti ketersediaan dan kapasitas penyaringan yang lebih tinggi, terdapat juga kelemahan, seperti kompleksitas, ukuran, dan penggunaan sumber daya yang tidak efisien.
Sebagai pemasok filter masukan tiga fase, kami berkomitmen untuk menyediakan solusi terbaik bagi kebutuhan penyaringan listrik mereka kepada pelanggan kami. Jika Anda mempertimbangkan untuk menggunakan filter tiga fase dalam sistem satu fase atau memiliki pertanyaan lain tentang produk kami, jangan ragu untuk menghubungi kami. Kami memiliki tim insinyur berpengalaman yang dapat memberi Anda dukungan teknis dan panduan untuk membantu Anda membuat pilihan yang tepat.
Apakah Anda memerlukan filter masukan tiga fase, filter satu fase, atau solusi yang dirancang khusus, kami dapat menawarkan produk berkualitas tinggi yang memenuhi kebutuhan Anda. Mari kita mulai percakapan tentang proyek Anda dan temukan solusi pemfilteran yang paling sesuai bersama-sama.
Referensi
- "Rekayasa Kompatibilitas Elektromagnetik" oleh Henry W. Ott
- "Power Electronics: Konverter, Aplikasi, dan Desain" oleh Ned Mohan, Tore M. Undeland, dan William P. Robbins
