Hai! Sebagai pemasok resistor wire-wound, saya telah melihat secara langsung betapa pentingnya stabilitas mekanik dalam suatu sistem. Resistor lilitan kawat yang tidak stabil secara mekanis dapat menyebabkan berbagai macam masalah, mulai dari nilai resistansi yang tidak akurat hingga kegagalan sistem total. Jadi, mari selami bagaimana kita dapat memastikan stabilitas mekanis resistor lilitan kawat dalam suatu sistem.
Memahami Dasar-Dasar Resistor Kawat – Luka
Pertama, mari kita bahas apa itu resistor lilitan kawat. Mereka dibuat dengan melilitkan kawat resistif di sekitar inti non - konduktif. Kawat ini biasanya terbuat dari bahan seperti nichrome atau konstantan, yang memiliki resistivitas tinggi dan stabilitas suhu yang baik. Inti dapat dibuat dari keramik, fiberglass, atau bahan isolasi lainnya.
Stabilitas mekanis resistor lilitan kawat bergantung pada beberapa faktor. Cara kawat dililitkan, kualitas bahan inti, dan konstruksi resistor secara keseluruhan semuanya berperan. Misalnya, jika kawat tidak dililitkan cukup erat di sekitar inti, kawat tersebut dapat lepas seiring berjalannya waktu, sehingga menyebabkan perubahan resistansi.
Memilih Bahan yang Tepat
Salah satu langkah pertama dalam memastikan stabilitas mekanis adalah memilih material yang tepat. Kawat resistif harus memiliki kekuatan tarik yang baik dan mampu menahan tekanan mekanis. Nichrome merupakan pilihan populer karena kuat dan memiliki titik leleh yang relatif tinggi. Artinya, ia dapat menahan panas yang dihasilkan selama pengoperasian normal tanpa berubah bentuk.
Materi inti juga penting. Itu harus cukup kaku untuk menopang kawat dan mencegahnya bergeser. Inti keramik sangat bagus karena keras, memiliki sifat termal yang baik, dan tahan terhadap korosi kimia. Inti fiberglass adalah pilihan lain, terutama untuk aplikasi yang mengutamakan bobot. Mereka ringan namun tetap memberikan dukungan mekanis yang layak.
Teknik Penggulungan yang Benar
Cara kawat dililitkan di sekitar inti dapat berdampak signifikan terhadap stabilitas mekanis. Ada pola belitan yang berbeda, seperti belitan satu lapis dan belitan banyak lapis. Gulungan satu lapis lebih sederhana dan dalam beberapa kasus dapat memberikan stabilitas mekanis yang lebih baik karena kecil kemungkinan kawat bergesekan dengan dirinya sendiri. Namun, belitan multi - lapisan memungkinkan nilai resistansi yang lebih tinggi dalam ruang yang lebih kecil.
Saat melilitkan kawat, penting untuk menjaga tegangan yang konsisten. Jika ketegangannya terlalu longgar, kawat bisa bergerak. Jika terlalu kencang, inti dapat patah atau rusak. Mesin penggulung otomatis sering digunakan untuk memastikan presisi dan konsistensi. Mesin ini dapat mengontrol tegangan dan jumlah putaran secara akurat.
Enkapsulasi dan Perlindungan
Merangkum resistor lilitan kawat dapat memberikan lapisan perlindungan mekanis tambahan. Ada berbagai jenis bahan enkapsulasi, seperti resin epoksi dan karet silikon. Resin epoksi keras dan memberikan kekuatan mekanik yang baik. Dapat melindungi resistor dari kerusakan fisik, kelembapan, dan debu. Sebaliknya, karet silikon lebih fleksibel dan mampu menyerap getaran dengan lebih baik.

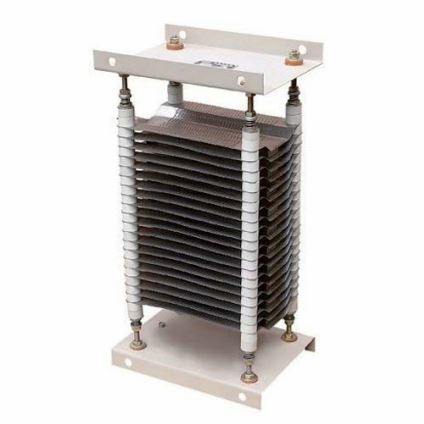

Untuk beberapa aplikasi, penggunaan enklosur juga dapat bermanfaat. Kami menawarkan produk sepertiResistor Baja Tahan Karat Seri ZX18, yang dikemas dalam wadah baja tahan karat. Penutup ini tidak hanya memberikan perlindungan mekanis tetapi juga memiliki ketahanan korosi yang baik. Pilihan lainnya adalahResistor Penutup Aluminium, yang ringan dan memiliki sifat pembuangan panas yang baik.
Pemasangan dan Pemasangan
Pemasangan dan pemasangan yang tepat adalah kunci untuk memastikan stabilitas mekanis. Resistor harus dipasang dengan aman untuk mencegahnya bergerak atau bergetar. Ada beberapa metode pemasangan yang berbeda, seperti pemasangan melalui lubang dan teknologi pemasangan di permukaan (SMT). Pemasangan melalui lubang lebih tradisional dan cocok untuk resistor yang lebih besar. SMT sering digunakan untuk desain yang lebih kecil dan kompak.
Saat memasang resistor, pastikan untuk mengikuti pedoman pabrikan. Ini termasuk penggunaan torsi yang benar saat mengencangkan sekrup atau menggunakan perekat yang tepat untuk resistor SMT. Juga, pertimbangkan orientasi resistor. Beberapa resistor mungkin lebih stabil bila dipasang pada arah tertentu.
Manajemen Termal
Manajemen termal berkaitan erat dengan stabilitas mekanik. Panas yang berlebihan dapat menyebabkan kawat resistif mengembang dan berkontraksi, yang dapat menyebabkan tekanan mekanis. Untuk mencegah hal ini, penting untuk memastikan pembuangan panas yang tepat.
Salah satu cara untuk melakukannya adalah dengan menggunakan heat sink. Unit pendingin terbuat dari bahan dengan konduktivitas termal yang tinggi, seperti aluminium. Mereka dapat menyerap panas yang dihasilkan oleh resistor dan memindahkannya ke lingkungan sekitar. Beberapa produk kami, sepertiKotak Resistor Pengereman, dirancang dengan fitur pembuangan panas bawaan untuk menangani aplikasi berdaya tinggi.
Tahan Getaran dan Guncangan
Pada beberapa sistem, resistor mungkin terkena getaran dan guncangan. Hal ini dapat menyebabkan kawat lepas atau merusak inti. Untuk meningkatkan ketahanan terhadap getaran dan guncangan, kita dapat menggunakan teknik seperti pot. Pembuatan pot melibatkan pengisian wadah dengan senyawa pot, seperti epoksi atau silikon. Senyawa ini mampu menyerap energi getaran dan guncangan serta menahan komponen pada tempatnya.
Pendekatan lain adalah merancang resistor dengan struktur yang lebih kuat. Misalnya, penggunaan kabel yang lebih tebal atau bahan inti yang lebih kuat dapat meningkatkan ketahanannya terhadap tekanan mekanis.
Kontrol Kualitas
Sepanjang proses produksi, pengendalian kualitas sangat penting. Kami melakukan berbagai pengujian untuk memastikan stabilitas mekanis resistor lilitan kawat kami. Pengujian ini meliputi inspeksi visual, uji tegangan mekanis, dan uji siklus termal.
Inspeksi visual dapat mendeteksi cacat yang terlihat jelas, seperti kabel yang kendor atau inti yang rusak. Uji tegangan mekanis melibatkan pemaparan resistor pada tingkat gaya mekanis yang berbeda untuk melihat apakah resistor dapat menahannya tanpa gagal. Tes siklus termal mensimulasikan perubahan suhu yang mungkin dialami resistor dalam aplikasi dunia nyata.
Kesimpulan
Memastikan stabilitas mekanis resistor lilitan kawat dalam suatu sistem adalah proses multi - segi. Hal ini dimulai dengan memilih bahan yang tepat, menggunakan teknik penggulungan yang tepat, dan menyediakan enkapsulasi dan perlindungan yang memadai. Pemasangan dan pemasangan, manajemen termal, serta ketahanan terhadap getaran dan guncangan juga merupakan pertimbangan penting.
Jika Anda sedang mencari resistor lilitan kawat berkualitas tinggi dengan stabilitas mekanis yang sangat baik, kami siap membantu. Apakah Anda memerlukan produk standar atau solusi yang dirancang khusus, kami memiliki keahlian dan sumber daya untuk memenuhi kebutuhan Anda. Jangan ragu untuk menghubungi kami untuk mendapatkan penawaran atau mendiskusikan kebutuhan spesifik Anda. Mari bekerja sama untuk memastikan keberhasilan proyek Anda!
Referensi
- "Buku Panduan Resistor dan Kapasitor"
- "Material Teknik Elektro dan Aplikasinya"
- Standar dan pedoman industri untuk resistor lilitan kawat
